Linhas de Vida Horizontais e Verticais: Como Escolher o Sistema Certo

Linhas de vida horizontais e verticais soa a uma escolha simples, mas não é. Na prática, “linha de vida” é uma categoria que cobre pelo menos cinco soluções tecnicamente diferentes, pensadas para situações diferentes.

Escolher mal não significa, normalmente, um produto de má qualidade. Significa, com mais frequência, o tipo certo de equipamento instalado na situação errada. No entanto, uma linha pensada para deslocação vertical numa escada não protege da mesma forma um trabalhador que se move lateralmente sobre uma cobertura. E vice-versa.

Este artigo foca-se especificamente nas linhas de vida horizontais e verticais em si: rígidas ou flexíveis, permanentes ou temporárias. Se procura uma visão mais alargada sobre todo o sistema (arnês, linha de ligação e ponto de ancoragem), veja também o nosso guia completo de sistema antiqueda.

O que a norma EN 795 diz sobre linhas de vida horizontais e verticais

A norma EN 795 classifica os dispositivos de ancoragem em cinco tipos. Cada um tem uma lógica de aplicação distinta.

Tipo A: ancoragem estrutural permanente e pontual, como uma plaqueta fixada a uma estrutura. Serve um único ponto fixo. É típica para trabalho estacionário ou como extremidade de outros sistemas.

Tipo B: dispositivos de ancoragem provisórios e transportáveis, como um tripé. É classificado como EPI, e não como equipamento fixo. É a opção para intervenções pontuais onde não existe ancoragem estrutural disponível, por exemplo em espaços confinados.

Tipo C: linhas de ancoragem horizontais flexíveis. Tipicamente um cabo de aço tensionado entre dois ou mais pontos de fixação. Assim, distribui a carga entre esses pontos e permite deslocação lateral contínua.

Tipo D: calhas de ancoragem horizontais rígidas. Funcionalmente semelhantes ao tipo C, mas construídas em perfil rígido em vez de cabo tensionado. Geralmente têm menor deflexão em caso de queda.

Tipo E: dispositivos de ancoragem tipo “peso morto”. Mantêm-se no lugar pela própria massa e pelo atrito com a superfície, sem fixação mecânica à estrutura. Por isso, usam-se sobretudo em coberturas planas, onde não é possível ou desejável perfurar a superfície.

Esta classificação está também detalhada num artigo técnico da revista O Instalador, publicação portuguesa de referência no setor das instalações.

Normas complementares para deslocação vertical

Complementarmente, aplicam-se normas próprias: EN 353-1, para linhas de ancoragem rígidas verticais, fixadas a escadas ou estruturas verticais, e EN 353-2, para linhas flexíveis verticais em corda têxtil. Ambas exigem uma inclinação máxima de 15° em relação à vertical.

Em Portugal, estas normas são adotadas pelo Instituto Português da Qualidade como NP EN, com o mesmo conteúdo técnico da versão europeia.

A obrigação de avaliar e controlar o risco de queda em altura está ainda enquadrada no guia de boas práticas da ACT sobre trabalhos em altura. Na prática, o documento detalha as obrigações do empregador antes de qualquer sistema ser instalado, incluindo a avaliação prévia do local.

Horizontal vs. vertical: a pergunta errada

A pergunta mais útil não é “horizontal ou vertical”. Na verdade, é como é que o trabalhador se move durante a tarefa.

Se o movimento é predominantemente de subida e descida — escadas fixas, chaminés, torres, estruturas verticais de acesso — uma linha vertical (EN 353-1/2) é a resposta natural. Acompanha o trabalhador em toda a extensão do percurso, com um dispositivo móvel (cursor) que se desloca ao longo da linha.

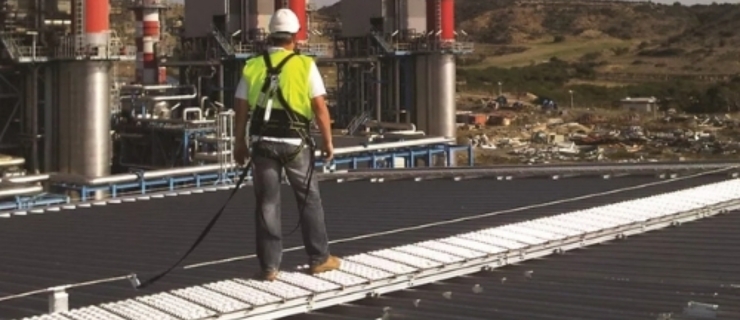

Se o movimento é predominantemente lateral — percorrer uma cobertura, trabalhar ao longo de uma fachada, deslocar-se entre vários pontos numa plataforma industrial — uma linha horizontal (tipo C ou D) permite essa deslocação contínua. Não é preciso desligar e voltar a ligar o sistema em cada ponto de ancoragem individual. Consequentemente, isso reduz o tempo de trabalho e, mais importante, os momentos em que o trabalhador estaria temporariamente desligado do sistema.

Quando a tarefa combina os dois movimentos

Muitas situações reais não são puramente verticais nem puramente horizontais. Combinam as duas. Um técnico que sobe uma escada fixa até ao telhado, numa linha vertical, e depois percorre a cobertura numa linha horizontal para chegar ao equipamento, muda de sistema a meio da tarefa.

Este ponto de transição é um dos momentos de maior risco. De facto, é aqui que o trabalhador pode ficar, por instantes, sem ligação a nenhuma linha. A exceção é usar um talabarte duplo, com uma ligação sempre ativa enquanto a outra transita, ou garantir que os dois sistemas têm um ponto de sobreposição pensado para o efeito. Vale a pena confirmar este detalhe com o instalador antes de dar o projeto como concluído.

Flexível (tipo C) vs. rígida (tipo D): a decisão técnica

Entre os dois tipos horizontais, a escolha depende de fatores concretos.

A linha flexível (tipo C) é mais económica e mais simples de instalar em vãos longos. Tem, porém, uma característica técnica importante: em caso de queda, o cabo tensiona e deflete, um efeito conhecido como “flecha dinâmica”. Isto aumenta a distância de queda efetiva de todos os utilizadores ligados à linha nesse momento. É um fator que tem de entrar no cálculo da distância de destino livre (clearance) disponível abaixo da linha.

A calha rígida (tipo D) tem deflexão mínima ou nula. Torna-se preferível quando o espaço livre por baixo da linha é reduzido. É também a opção mais segura quando vários trabalhadores usam a linha em simultâneo, já que a soma das suas deflexões individuais seria inaceitável numa linha flexível. Tem, em troca, um custo de instalação superior e menor flexibilidade de configuração.

Permanente vs. temporária

Uma segunda decisão, independente da geometria horizontal/vertical, é se a linha deve ser uma instalação permanente. Ou uma solução temporária, montada apenas para uma tarefa específica.

As instalações permanentes justificam-se em locais com necessidade de acesso recorrente. Coberturas com manutenção regular de equipamento técnico (AVAC, painéis solares, antenas), fachadas com limpeza periódica, ou estruturas industriais com pontos de inspeção frequentes são bons exemplos. Assim, o investimento inicial mais elevado compensa-se pela eliminação da montagem repetida de sistemas temporários.

As soluções temporárias (tipicamente tipo A pontual ou tipo B com tripé) fazem sentido para intervenções únicas ou pouco frequentes. Instalar um sistema permanente, nesses casos, não se justificaria economicamente.

Um erro comum ao escolher linhas de vida horizontais e verticais: misturar tipos sem verificar compatibilidade

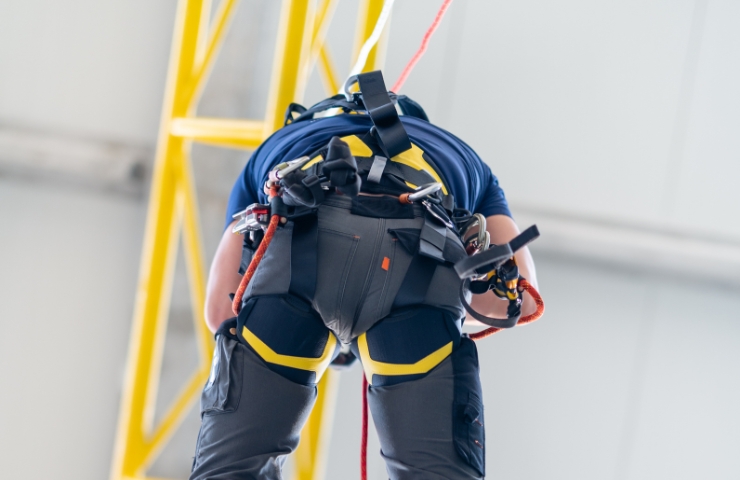

Um sistema de linha de vida não funciona isoladamente. Liga-se sempre a um conector, um absorvedor de energia e um arnês.

É frequente encontrar-se instalações onde a linha em si está corretamente dimensionada, mas o resto do sistema não foi escolhido em função das suas características específicas. Um exemplo comum: ignorar a deflexão dinâmica de uma linha flexível tipo C no cálculo do espaço livre necessário.

Este erro tem uma causa recorrente: na prática, as empresas compram cada componente separadamente, muitas vezes de fornecedores diferentes, sem confirmar a compatibilidade entre eles antes da instalação.

A linha de vida é um componente de um sistema, não uma peça isolada. Tem de ser pensada em conjunto com os restantes elementos e, sempre que possível, validada por um técnico habilitado antes de entrar em serviço.

Como decidir entre linhas de vida horizontais e verticais, na prática

Antes de escolher entre horizontal e vertical, rígida e flexível, permanente e temporária, três perguntas simples ajudam a decidir que linhas de vida horizontais e verticais fazem mais sentido para cada situação.

Como é que o trabalhador se desloca durante a tarefa: verticalmente, lateralmente, ou ambos?

Com que frequência a tarefa se repete? Uma instalação permanente compensa, ou é preferível uma solução temporária?

Que espaço livre existe por baixo do ponto de trabalho? A deflexão de uma linha flexível é compatível com esse espaço, ou é preciso optar por uma calha rígida?

Estas três respostas eliminam, geralmente, a maior parte das opções erradas antes de se chegar à escolha de marca ou modelo.

Conclusão

Não existe “a melhor linha de vida” em abstrato. Pelo contrário, existe a linha certa para a forma como cada equipa trabalha, o espaço disponível, e a frequência de utilização. A norma EN 795 dá o vocabulário técnico para escolher linhas de vida horizontais e verticais com segurança. A decisão prática exige olhar para a tarefa real antes do catálogo.
