Como Dimensionar um Sistema de CCTV Industrial: Guia Completo

Dimensionar um sistema de CCTV industrial exige mais do que escolher boas câmaras. Exige decidir onde as colocar. Exige definir a resolução certa, a capacidade de armazenamento necessária e as regras legais a cumprir em Portugal.

Este guia é para responsáveis de segurança, de instalações e de manutenção que estão a planear ou a rever a videovigilância de uma fábrica, armazém ou unidade industrial.

Instalar câmaras não é, por si só, um sistema de videovigilância. É apenas o primeiro passo — e é frequentemente o mais mal planeado. Um sistema de CCTV industrial bem dimensionado junta três decisões técnicas: onde colocar as câmaras, com que resolução e com que capacidade de armazenamento.

A isto soma-se um enquadramento legal que, em Portugal, é mais restritivo do que muitas empresas assumem. Errar numa destas frentes tem custo. Na melhor das hipóteses, resulta em imagens inúteis para identificar o que aconteceu. Na pior, resulta em contraordenação.

Antes das câmaras: mapear o que precisa de vigiar

O erro mais comum ao dimensionar um sistema de CCTV industrial é começar pelo equipamento. O ponto de partida correto é outro: mapear as áreas críticas da instalação. Isto inclui entradas e saídas, zonas de armazenamento de valores ou materiais sensíveis, o perímetro exterior, zonas de acesso restrito e os pontos já identificados como de maior risco na avaliação de segurança da empresa.

Este mapeamento deve responder a perguntas concretas. O que aconteceu num incidente? Quem entrou e por onde saiu? A que hora exata? Só depois de responder a estas perguntas faz sentido decidir quantas câmaras instalar, de que tipo e com que especificações.

Em empresas com vários edifícios ou turnos, vale a pena envolver nesta fase os responsáveis de segurança, produção e recursos humanos. Cada área conhece riscos que um instalador, sozinho, dificilmente identifica.

Resolução: nem sempre “mais” é a resposta certa

A resolução da câmara determina o que se consegue ver. Mas ver não é o mesmo que identificar.

– 2 megapixel (Full HD) é geralmente o mínimo recomendado para identificação facial a curta ou média distância.

– 4 megapixel ou 4K justificam-se onde é preciso captar detalhe a maior distância: leitura de matrículas em portarias e parques de viaturas, por exemplo, ou perímetros extensos cobertos por poucas câmaras.

Mais resolução significa também mais dados para armazenar e mais largura de banda consumida na rede. A escolha deve ser proporcional à necessidade real de cada ponto. Não deve ser uniforme para todo o sistema.

Vale ainda a pena considerar o desempenho em condições de pouca luz. Uma câmara com boa resolução, mas sem tecnologia WDR ou sensibilidade adequada, pode devolver imagens sobre ou subexpostas. E isto acontece precisamente nas horas de maior risco: ao amanhecer, ao anoitecer, ou junto a fontes de luz forte como portões e cais de carga.

Tipo de câmara e posicionamento

Cada tipo de câmara serve um propósito diferente ao dimensionar um sistema de CCTV industrial. Os principais tipos de câmaras de videovigilância resumem bem as diferenças, mas em traços gerais:

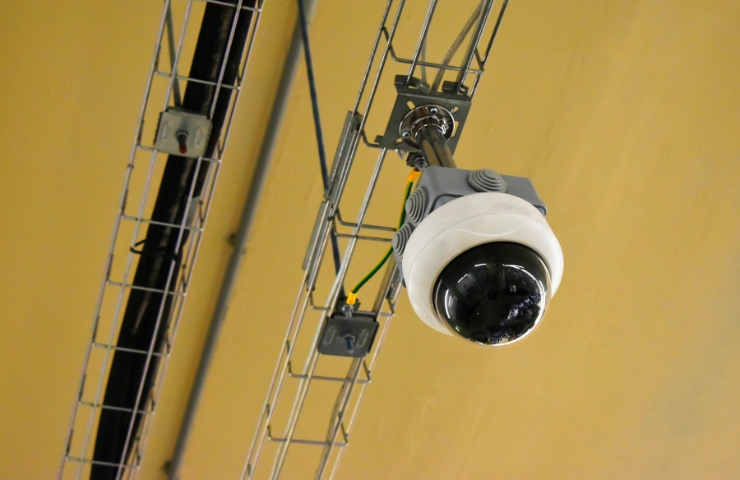

– Câmaras dome são discretas e difíceis de orientar visualmente de fora. Adequam-se bem a espaços interiores e receções.

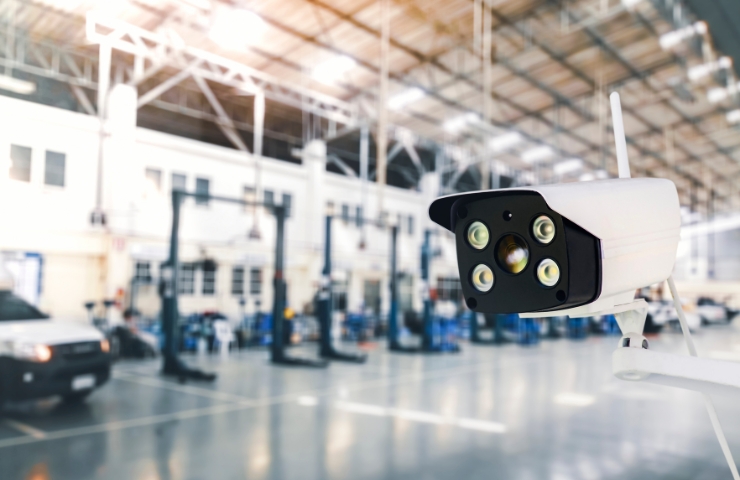

– Câmaras bullet têm maior alcance e resistência a intempéries. São a escolha habitual para perímetros exteriores e acessos.

– Câmaras PTZ (pan-tilt-zoom) são operadas remotamente e cobrem áreas amplas com uma única unidade. Exigem, no entanto, operador ou automação. Caso contrário, deixam zonas descobertas em cada momento.

O posicionamento deve garantir sobreposição de campos de visão nos pontos críticos. Assim, a falha ou obstrução de uma câmara não cria um ponto cego. Deve também considerar as condições reais de iluminação, incluindo o período noturno: uma câmara com excelente desempenho de dia pode ser inútil à noite sem iluminação infravermelha adequada. Testar no local, nas condições reais, é a única forma de confirmar.

Em ambientes industriais, o grau de proteção IP das câmaras e das caixas de junção merece atenção redobrada. Poeira, humidade, lavagens a alta pressão ou atmosferas com vapores químicos reduzem depressa a vida útil de equipamento mal especificado.

Armazenamento e infraestrutura de rede

Armazenamento e rede são dois pilares que não podem faltar ao dimensionar um sistema de CCTV industrial. Uma câmara de 2MP pode gerar entre 20 a 30 GB de gravação por dia, dependendo da taxa de compressão. Multiplique este número por dezenas de câmaras e por semanas de retenção. O resultado exige um planeamento sério de armazenamento: um NVR ou servidor com capacidade dimensionada, não “o que sobrar”.

Do lado da rede, é preciso garantir três coisas:

– switches PoE com capacidade suficiente para alimentar e ligar todas as câmaras IP;

– largura de banda que suporte gravação contínua mais acesso remoto simultâneo;

– alimentação de recurso (UPS) no gravador e nos switches críticos.

Sem isto, uma simples falha de energia pode deixar a instalação sem vigilância e sem registo. E isso acontece exatamente no momento em que mais precisa dela.

Convém ainda isolar a rede de videovigilância da rede de dados geral da empresa, por exemplo através de uma VLAN. O firmware das câmaras deve manter-se atualizado. Câmaras IP mal protegidas são um dos vetores de ataque mais comuns em redes industriais. Um sistema de videovigilância comprometido deixa de proteger — passa a ser um risco.

Manutenção e testes periódicos

Dimensionar bem um sistema no papel não garante que continue a funcionar bem um ano depois. Lentes sujas, discos rígidos a aproximar-se do fim de vida, cabos danificados por roedores ou vibração de máquinas, e alterações ao layout da fábrica vão criando pontos cegos que ninguém notou.

Um plano de manutenção simples reduz este risco:

– limpeza periódica de lentes e housings;

– verificação da gravação efetiva, não apenas se a câmara “está ligada”;

– teste regular do UPS;

– revisão anual do mapeamento inicial de áreas críticas, ajustado a mudanças na instalação.

O enquadramento legal em Portugal

Dimensionar um sistema de CCTV industrial sem atender à lei portuguesa é apenas meio trabalho. Esta é a parte que mais falha em instalações industriais, não por má-fé, mas por desconhecimento.

Desde a entrada em vigor do RGPD, já não é necessária autorização prévia da CNPD para instalar um sistema de videovigilância. Ainda assim, a instalação continua sujeita à Lei 58/2019, à Lei n.º 34/2013 e ao Código do Trabalho.

Quatro regras merecem atenção especial:

– Sinalização obrigatória. É preciso afixar aviso visível informando da existência de videovigilância, conforme o artigo 31.º da Lei 34/2013.

– Prazo de conservação. As imagens devem ser eliminadas, em regra, até 30 dias após a captação, com eliminação efetiva no prazo de 48 horas após esse período. Excetuam-se os casos em que estejam a ser usadas num processo em curso, ou exista legislação específica que preveja prazo diferente.

– Zonas interditas. Não é permitido filmar zonas de refeição, vestiários, instalações sanitárias ou espaços de descanso dos trabalhadores.

– Finalidade. A videovigilância em contexto laboral não pode ser usada para controlar o desempenho ou a produtividade dos trabalhadores. Serve apenas fins de segurança. Os trabalhadores devem ser informados da existência do sistema, e as imagens só podem ser usadas para fins de processo-crime e, subsequentemente, disciplinar.

Um sistema tecnicamente bem dimensionado, mas legalmente desconforme, expõe a empresa a contraordenações. Pior ainda: as imagens recolhidas podem nem sequer poder ser usadas como prova.

Erros comuns a evitar ao dimensionar um sistema CCTV industrial

Alguns erros repetem-se de instalação para instalação:

– comprar câmaras antes de mapear as áreas a vigiar;

– usar a mesma resolução em todos os pontos, em vez de a ajustar a cada risco;

– deixar a rede e o armazenamento para pensar apenas no momento da instalação;

– esquecer a sinalização e a informação aos trabalhadores;

– não prever manutenção nem revisão periódica do sistema.

Evitar estes erros não exige orçamentos maiores. Exige planeamento antes da compra, não depois.

Conclusão

Dimensionar um sistema de CCTV industrial é um exercício de equilíbrio. É preciso cobertura real das áreas críticas, resolução proporcional à necessidade, e infraestrutura de armazenamento e rede capaz de sustentar o sistema no tempo. É preciso, sobretudo, conformidade legal desde o primeiro dia — não como reboque posterior.
