Componentes de uma Central de Deteção de Incêndio

Os componentes de uma central de deteção de incêndio vão muito além do painel montado na parede. Chamar “central” apenas a esse painel é como chamar “carro” só ao motor. A central é o cérebro do sistema.

Mas um Sistema Automático de Deteção de Incêndio (SADI) funcional depende de vários componentes. Todos têm de trabalhar em conjunto: detetores, sinalização, fontes de energia de reserva. Todos seguem a mesma família de normas europeias, a EN 54. E são organizados segundo critérios técnicos precisos, que determinam se um alarme é detetado a tempo.

Por isso, perceber estes componentes ajuda gestores de instalações a avaliar se um sistema está corretamente dimensionado, e não apenas instalado.

Os componentes de uma central de deteção de incêndio

Segundo a Nota Técnica n.º 12 (Segurança Contra Incêndio em Edifícios, ANEPC/APSEI), a configuração completa de um sistema automático de deteção de incêndio inclui:

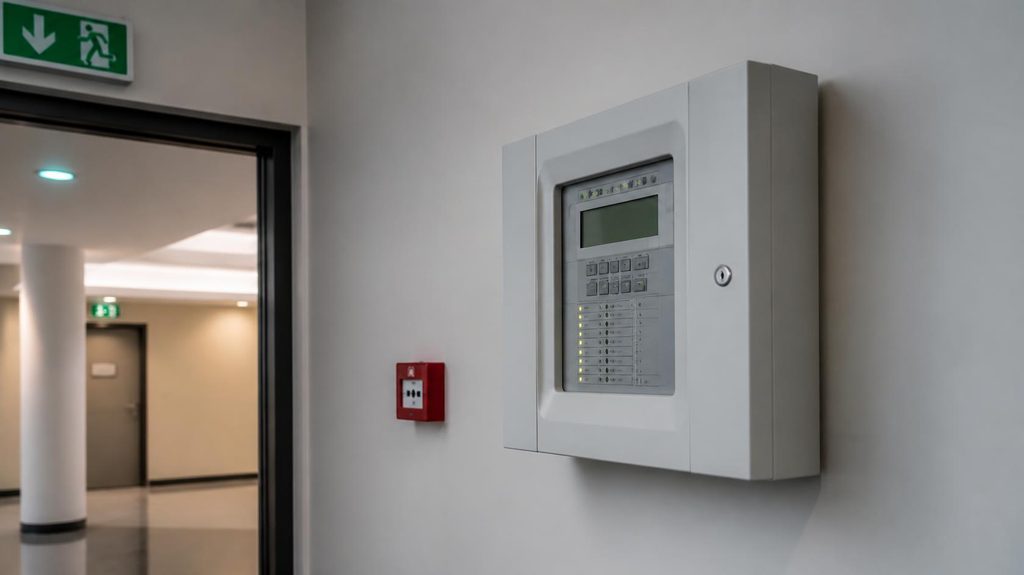

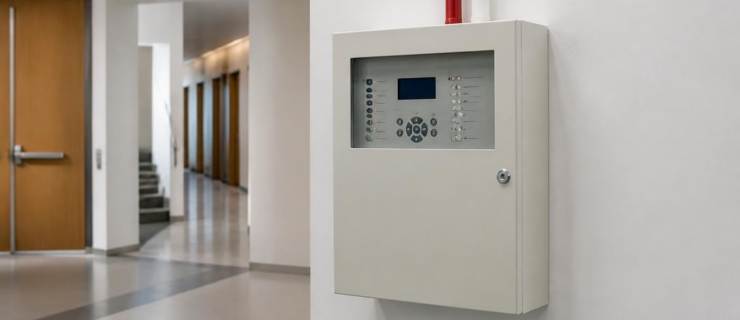

– Central de sinalização e comando: o painel que recebe os sinais dos detetores, identifica a zona de origem e aciona a resposta do sistema.

– Detetores automáticos: o elemento que deteta o princípio de incêndio.

– Botões de alarme manual: permitem que uma pessoa acione o alarme diretamente, sem depender da deteção automática.

– Sinalizadores de alarme restrito e difusores de alarme geral: comunicam o alarme, primeiro a quem gere a situação, depois a todo o edifício.

– Equipamentos de transmissão de alerta: encaminham o alarme para entidades externas, como bombeiros ou uma central de receção de alarmes.

– Telefones para alerta manual e dispositivos de comando: para acionar portas corta-fogo, desligar a ventilação, entre outras ações.

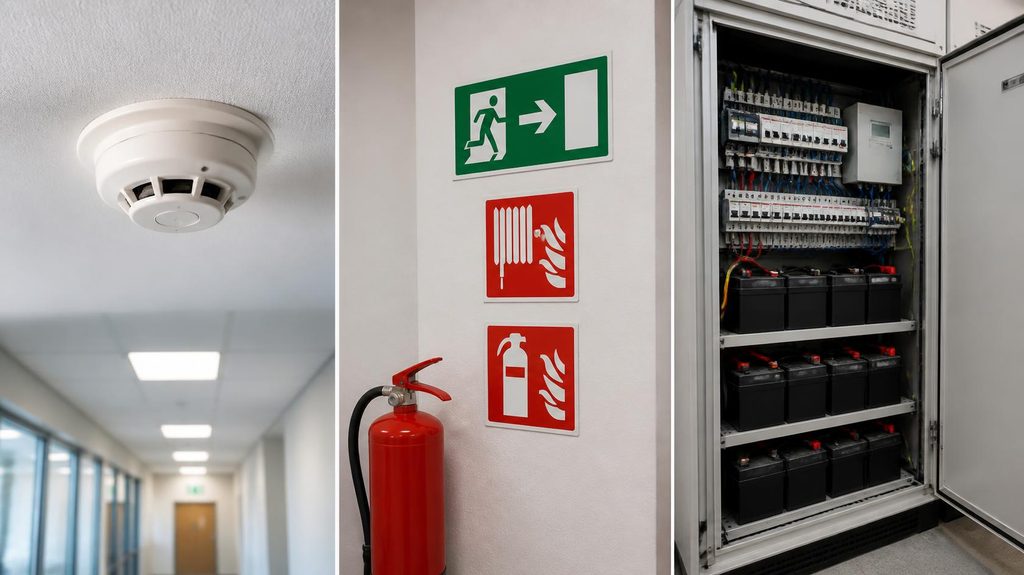

– Fontes de energia de emergência: garantem que o sistema continua a funcionar mesmo que a alimentação elétrica principal falhe.

Nenhum destes elementos é, isoladamente, “o sistema de deteção de incêndio”. A central une todos. Mas é a combinação de todos que faz o sistema funcionar como deve.

Tipos de detetor: cada um deteta uma coisa diferente

A escolha do detetor certo para cada zona é uma das decisões técnicas mais importantes de um projeto SADI. Na prática, depende diretamente do tipo de incêndio mais provável nesse espaço.

Detetores de fumo. Respondem rapidamente a incêndios de combustão lenta, que produzem fumo antes de chama visível.

Existem três variantes. Óticos, os mais comuns. Por aspiração, que amostram continuamente o ar da zona e servem bem espaços de difícil acesso. E de feixe linear, para grandes áreas abertas, como armazéns de pé-direito elevado.

Detetores de temperatura. Reagem mais lentamente do que os detetores de fumo. Mas são menos suscetíveis a falsos alarmes em ambientes com poeira, vapor ou fumo de processos industriais normais.

Existem duas versões. Termovelocimétrica, que reage à velocidade de subida da temperatura. E de temperatura fixa, que dispara ao atingir um limiar definido.

Detetores de chamas. Detetam a radiação ultravioleta ou infravermelha emitida pela própria chama. São particularmente adequados a ambientes com tetos muito altos, onde o fumo demora a subir até um detetor convencional. Também servem bem processos industriais com risco de ignição rápida.

Detetores multissensores. Combinam mais do que um princípio de deteção, por exemplo fumo e temperatura, no mesmo dispositivo. Isto permite distinguir melhor um alarme real de uma condição ambiental que imitaria um dos sinais isoladamente. O resultado: menos falsos alarmes, sem perder sensibilidade a incêndios reais.

Escolher o detetor errado para o ambiente é uma das causas mais comuns de dois problemas opostos. Deteção tardia, quando o detetor é pouco sensível ao tipo de incêndio real. Ou falsos alarmes recorrentes, quando é demasiado sensível às condições normais do ambiente. No fundo, ambos custam confiança ao sistema.

Zonas de deteção: porque não é “um sistema”, são várias zonas

A Nota Técnica define regras específicas para a organização em zonas de deteção. O objetivo é simples: quando o alarme dispara, saber rapidamente onde procurar.

– Área máxima de 1.600 m² por zona.

– Limite reduzido a 400 m², se a zona atravessar compartimentos corta-fogo distintos.

– Cada zona corresponde, em regra, a um único piso, exceto caixas de escada, que podem constituir uma zona vertical própria.

De facto, estas regras não são um detalhe técnico menor. Numa instalação industrial extensa e sem zonamento adequado, um alarme “algures no edifício” obriga a percorrer toda a estrutura. Localizar a origem, nesse caso, demora.

Este cenário é particularmente comum em armazéns, pavilhões industriais ou edifícios com vários pisos. Uma zona mal definida pode significar minutos preciosos perdidos, e é esse tempo perdido que separa uma resposta rápida de uma tardia.

O que a EN 54 exige a uma central de deteção de incêndio

A norma EN 54 regula os componentes de sistemas de deteção e alarme de incêndio. E impõe requisitos de fiabilidade concretos.

– Tolerância a avarias: no máximo, 32 dispositivos podem ficar inoperativos por causa de uma única falha no sistema. O sistema não pode ter um único ponto de falha capaz de desativar uma parte desproporcionada da cobertura.

– Autonomia de emergência: a fonte de energia de reserva deve garantir, no mínimo, 72 horas de funcionamento após uma falha na alimentação principal.

– Intensidade do alarme sonoro: os difusores de alarme geral devem produzir um sinal acima de 65 dB(A). Audível mesmo em ambientes industriais com ruído de fundo.

Estes três requisitos, em conjunto, definem o que separa um sistema apenas instalado de um sistema realmente fiável numa emergência real. Isto inclui cenários em que a rede elétrica falha, ou em que parte do sistema é afetada por um problema técnico.

Por isso, nenhum deles é opcional. São o mínimo que a norma exige para que a central e os restantes componentes possam ser certificados e legalmente instalados.

Manutenção: um sistema que não se verifica é um sistema em que não se pode confiar

Um SADI bem projetado e instalado ainda depende de manutenção periódica para continuar fiável. Os detetores acumulam pó ao longo do tempo, o que altera a sua sensibilidade. Além disso, as baterias de emergência degradam-se. E as ligações podem falhar silenciosamente, sem que ninguém note, até ao momento em que o sistema é mesmo necessário.

A manutenção periódica é muitas vezes negligenciada. Isto acontece porque um problema num SADI não é visível a olho nu, ao contrário de um extintor visivelmente vencido. É essa verificação regular que garante que as 72 horas de autonomia e os 65 dB(A) de alarme não ficam apenas no catálogo. Assim, tornam-se uma garantia real no dia em que forem precisos.

Conclusão

Os componentes de uma central de deteção de incêndio determinam, em conjunto, a fiabilidade de todo o sistema. Uma central de deteção de incêndio bem escolhida é só o ponto de partida.

Um sistema fiável exige quatro coisas. Detetores adequados a cada tipo de risco em cada zona. Um zonamento que permita localizar rapidamente a origem de um alarme. Conformidade com os requisitos de fiabilidade da EN 54. E manutenção periódica, que garanta que tudo continua a funcionar meses ou anos depois da instalação.

Em suma, nenhum destes fatores funciona isoladamente: um sistema só é tão fiável quanto o elo mais fraco entre eles.
